تعرف على كيف تعمل أنظمة تبريد المسجد النبوي الشريف بالمدينة المنورة

آلية تبريد المسجد النبوي

عين دبي – وجهات خارجية

يقدم المسجد النبوي الشريف خدمات مثالية لضيوف الرحمن من الحجاج، والمعتمرين، والزوار ومن بينها تلطيف الأجواء داخل المسجد من خلال أنظمة تبريد ذات كفاءة عالية.


وفي هذا المقال سنتعرف على هذه الأنظمة ومكوناتها وكيف تعمل

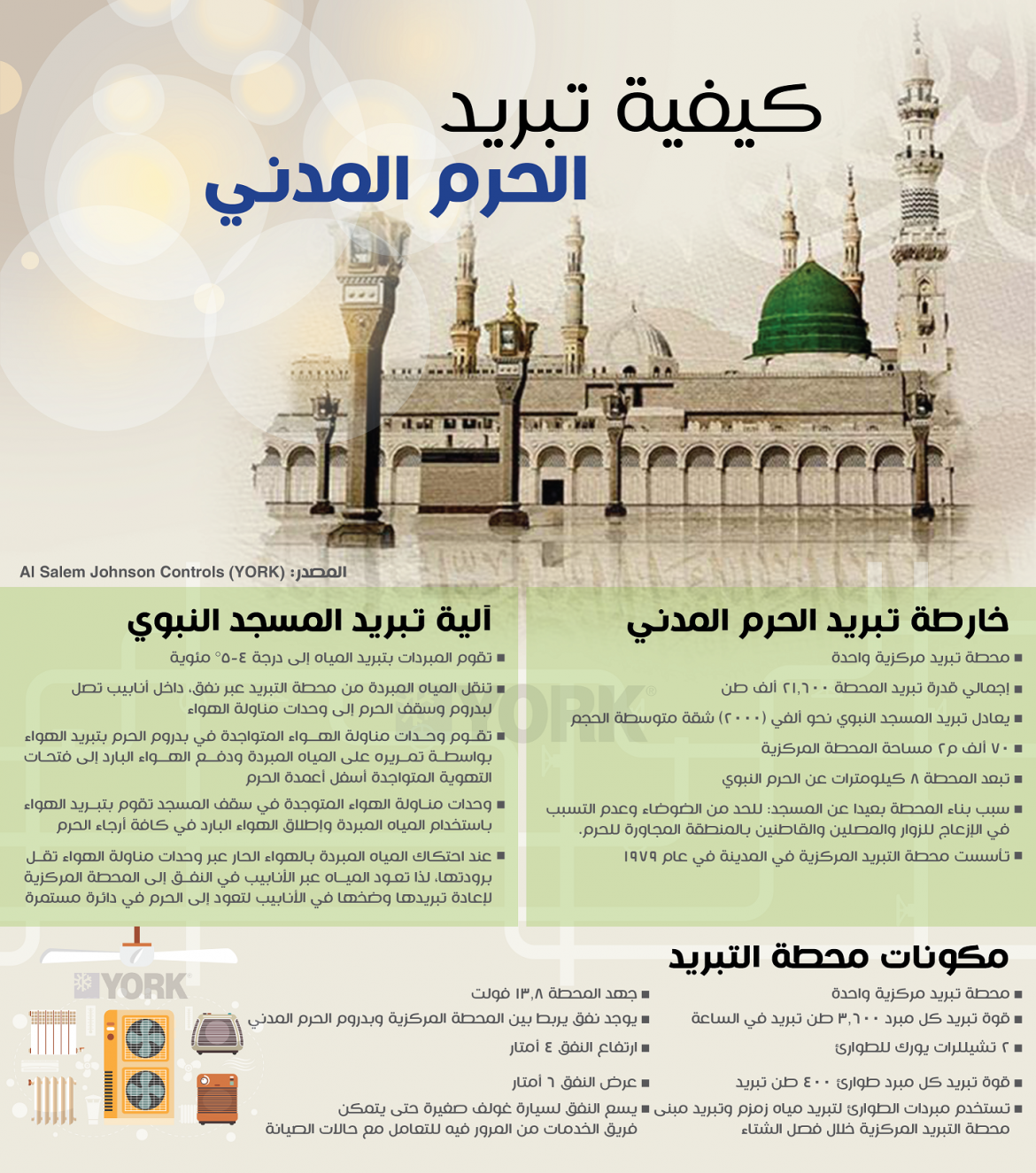

كيفية تبريد الحرم المدني

  • محطة تبريد مركزية واحدة
  • إجمالي قدرة تبريد المحطة 21,600 ألف طن
  • يعادل تبريد المسجد النبوي نحو ألفي (2000) شقة متوسطة الحجم
  • 70 ألف م2 مساحة المحطة المركزية
  • تبعد المحطة 8 كيلومترات عن الحرم النبوي
  • سبب بناء المحطة بعيدا عن المسجد: للحد من الضوضاء وعدم التسبب في الإزعاج للزوار والمصلين والقاطنين بالمنطقة المجاورة للحرم.
  • تأسست محطة التبريد المركزية في المدينة في عام 1979
تعرف على كيف تعمل أنظمة تبريد المسجد النبوي الشريف بالمدينة المنورة

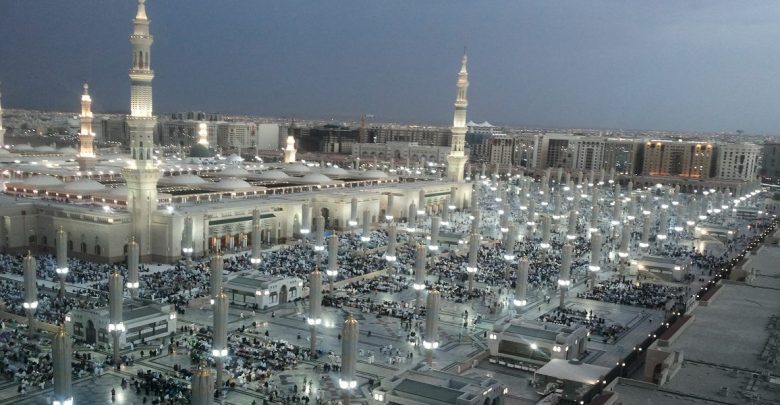

المسجد النبوي

vمكونات محطة التبريد

  • 6 مبردات “تشيللرات” يورك طرد مركزي
  • قوة تبريد كل مبرد 3,600 طن تبريد في الساعة
  • 2 تشيللرات يورك للطوارئ
  • قوة تبريد كل مبرد طوارئ 400 طن تبريد
  • تستخدم مبردات الطوارئ لتبريد مياه زمزم وتبريد مبنى محطة التبريد المركزية خلال فصل الشتاء
  • جهد المحطة 13,8 فولت
  • يوجد نفق يربط بين المحطة المركزية وبدروم الحرم المدني
  • ارتفاع النفق 4 أمتار
  • عرض النفق 6 أمتار
  • يسع النفق لسيارة غولف صغيرة حتى يتمكن فريق الخدمات من المرور فيه للتعامل مع حالات الصيانة

آلية تبريد المسجد النبوي

  1. تقوم المبردات بتبريد المياه إلى درجة 4-5° مئوية
  2. تنقل المياه المبردة من محطة التبريد عبر نفق، داخل أنابيب تصل لبدروم وسقف الحرم إلى وحدات مناولة الهواء
  3. تقوم وحدات مناولة الهواء المتواجدة في بدروم الحرم بتبريد الهواء بواسطة تمريره على المياه المبردة ودفع الهواء البارد إلى فتحات التهوية المتواجدة أسفل أعمدة الحرم
  4. وحدات مناولة الهواء المتوجدة في سقف المسجد تقوم بتبريد الهواء باستخدام المياه المبردة وإطلاق الهواء البارد في كافة أرجاء الحرم.
  5. عند احتكاك المياه المبردة بالهواء الحار عبر وحدات مناولة الهواء تقل برودتها، لذا تعود المياه عبر الأنابيب في النفق إلى المحطة المركزية لإعادة تبريدها وضخها في الأنابيب لتعود إلى الحرم في دائرة مستمرة.
